根據現場工藝及空間位置，根據流體力學和空氣動力學的基本原理，結合氣固兩相流理論和顆粒學相關學科知識，根據當?shù)貧庀髼l件和工藝設計，以及物料特點，在系統輸送量設計上充分考慮波動因素，即使所提供的上所述極端產量和其他波動情況下也能都安全穩定的輸送，達到設計產量，確保系統正常運行。采用負壓稀相輸送系統，系統主要由負壓物料輸送專用羅茨真空泵和兩級除塵分離裝置，鎖氣耐磨旋轉閥組成。

吸料系統的特點：

1、吸料輸送方式在輸送管道中采用密閉輸送，保證雜質不能混入物料中；

2、輸送相對穩定并且物料不會散落造成環境污染及浪費。

3、管道容易布置，關鍵部件較少，占地面積較??；運轉部件少，維修量小并且方便。

4、系統先后通過改良型沙克龍除塵器和脈沖布袋分離器，結構緊湊，物料分離效率達到 99.99%。

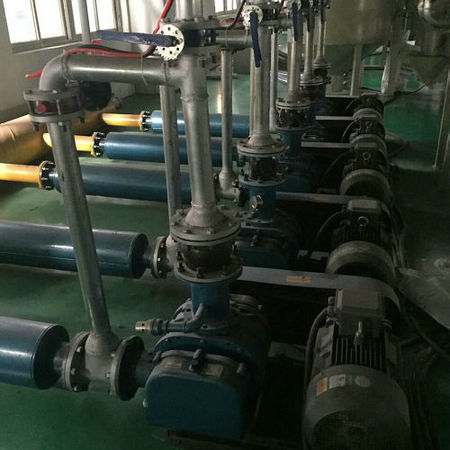

本系統采用專用負壓羅茨真空泵作為負壓真空設備，提供穩定的風量，保證正

1、常的輸送壓力；投資少，維修率低，運行可靠。

2、兩級分離器下方采用高性能一體化耐磨旋轉卸料器作為卸料裝置，定量給料和鎖風。間隙小，漏氣量低， 降低返風影響物料的下落和產量的波動。

客戶現場工藝說明：

輸送物料名稱：煤粉

堆積密度：1.5t/m3

計劃輸送產量：50t/h

輸送管線設計：煤堆距離設備水平距離6m，壓送水平距離7m，罐體高度10m（按15m高度計算），彎頭預設2個。

設計負壓系統構成：一臺沙克龍除塵集料設備，一臺脈沖布袋除塵集料設備，兩臺旋轉供料器，一臺羅茨風機，鏈接管道若干，設備配件若干。

工藝流程說明：負壓系統在羅茨風機做功下，物料經過吸嘴首先進入沙克龍集料裝置，做初步料氣分離；部分逃逸料氣經過布袋除塵集料裝置得到再次料氣分離。沙克龍和布袋除塵下方各設置一臺旋轉供料器，與氣體分離后的物料經過旋轉供料器均勻的投放在風機管道，與風機氣流充分混合，通過預設管道輸送至料倉，料倉頂部預留倉頂除塵器。
